Home Analisi iPhone 12 Pro

iPhone 12 Pro
Non Si Accende

Analisi Guasto , Riparazione & Recupero Dati
  • Ha un corto su Vdd_main.
  • Tolto il corto il tel comunque non da' segni di vita.
  • Assorbe circa 90 mA dopo aver premuto il tasto power.
  • Le bassissime correnti possono essere collegate al
    • Power IC
    • Oscillatore Cristallo
    • Qualche induttanza Buck (pseudo saldata) CPU.
  • Queste sono SOLO ipotesi date dalla nostra esperienza.
  • Ci sono due pensieri nel nostro settore :
    • Faccio piu controlli possibili prima di dissaldare un componente
    • Rebollo / Sostituisco senza fare un minimo test (intanto ultima volta ho risolto rebollando la CPU)
  • Questa è la grande differenza tra due tipologie di tecnici di Terzo Livello
  • La mia non è ne' una critca e tantomeno un complimento.
  • E' solo per dire, che cosi funziona il mondo delle riparazioni.
  • Procediamo con Analisi Guasto.

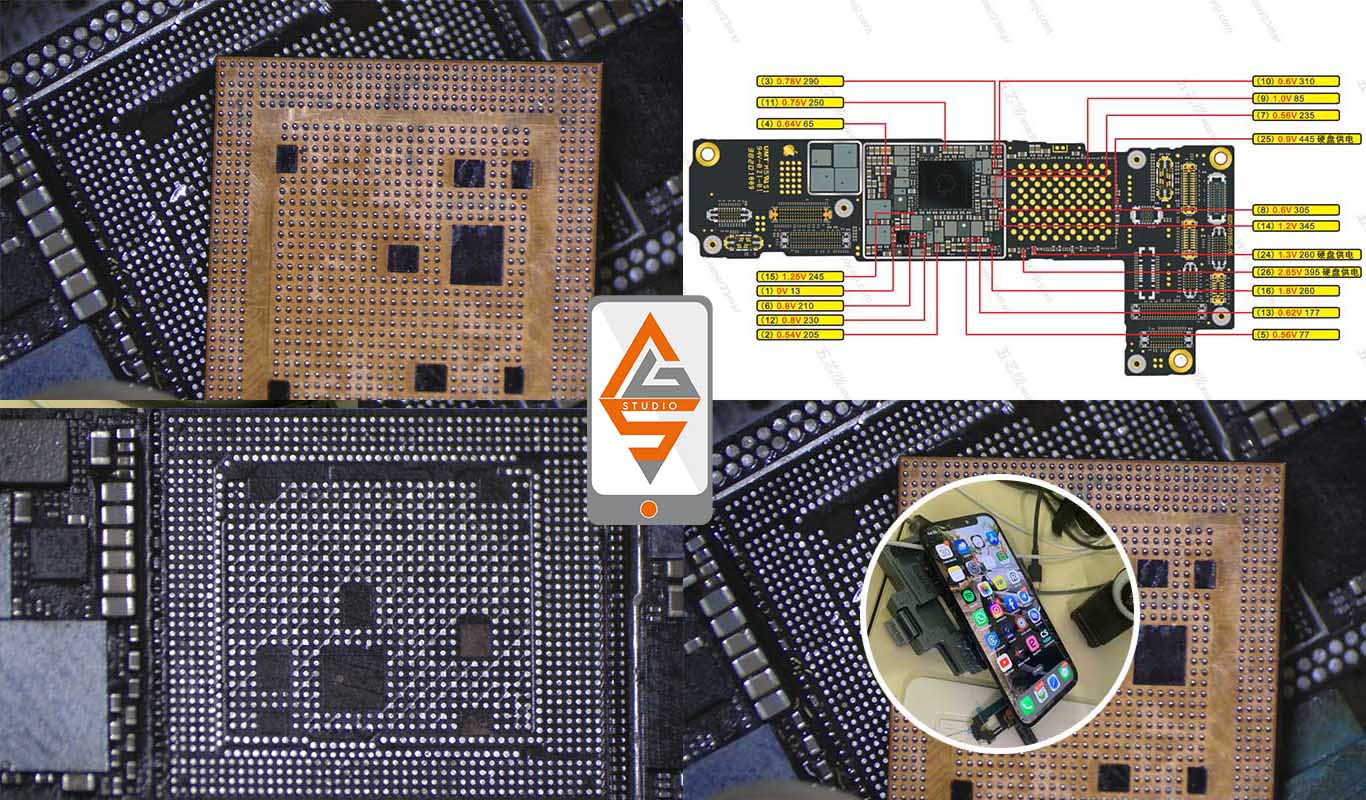

  • La prima cosa da fare e' accertarsi che il Power Ic sia funzionante.
  • Infatti tutte le 19 tensioni necessarie purche' il processo di avvio (BOOT) possa avvenire CI SONO.
  • Ovviamente la CPU è alimentata.
  • Non c'è alcun corto circuito.
  • Rebolliamo La CPU????
  • No... Facciamo un ulteriore test.
  • IPOTESI.
  • La cpu potrebbe essere staccata...
  • Se cosi fosse ci deve essere (non necessariamente ma provare non costa nulla) una linea che avra' la CDT OL anziche il suo valore esatto.
  • Infatti controllando le CDT su tutto il Layer superiore la linea : GPIO_SCM_AOP_FROM_JARVIS_INT aveva come valore OL.
  • La cosa "divertente" che ci conferma ulteriormente che si tratta delle CPU, è che si spingevo con la punta del tester su questo punto, facendo piegare leggermente la scheda, il valore si RIPRESENTAVA.
  • Questa linea potrebbe non essere necessaria per far accendere il telefono.
  • La sua assenza (e la presenza dopo aver fatto pressione sulla scheda) è la conferma che la CPU è staccata.
  • Infatti rebollando la cpu il problema della mancata accensione e' stato risolto.
  • Grazie per aver dedicato del tempo a questo post.
