iPhone 12 – CASO ANOMALO / INGANNEVOLE VDD_MAIN IN CORTO
Chiunque faccia le riparazioni degli iPhone sapra' che riparare i dispositivi “MORTI” che hanno un corto su VCC/VDD MAIN / BATT & BOOST, sono riparazioni piu' semplici e veloci. Condivido con voi questa esperienza in quanto, causa piccolo errore su ZXW, ho perso parecchio tempo.

IPhone 12 non si accede
Controllo CDT SU TP : 012600/1/2/3 ==> ZERO
Conclusioni ==> VDD_MAIN IN CORTO.
Separo i layer e ricontrollo la CDT su VDD_MAIN ( per capire l'origine del guasto )
==> Nessun corto ==> Su entrambi i layer.
Rimetto i due layer nell'Isocket e il corto si ripresenta.

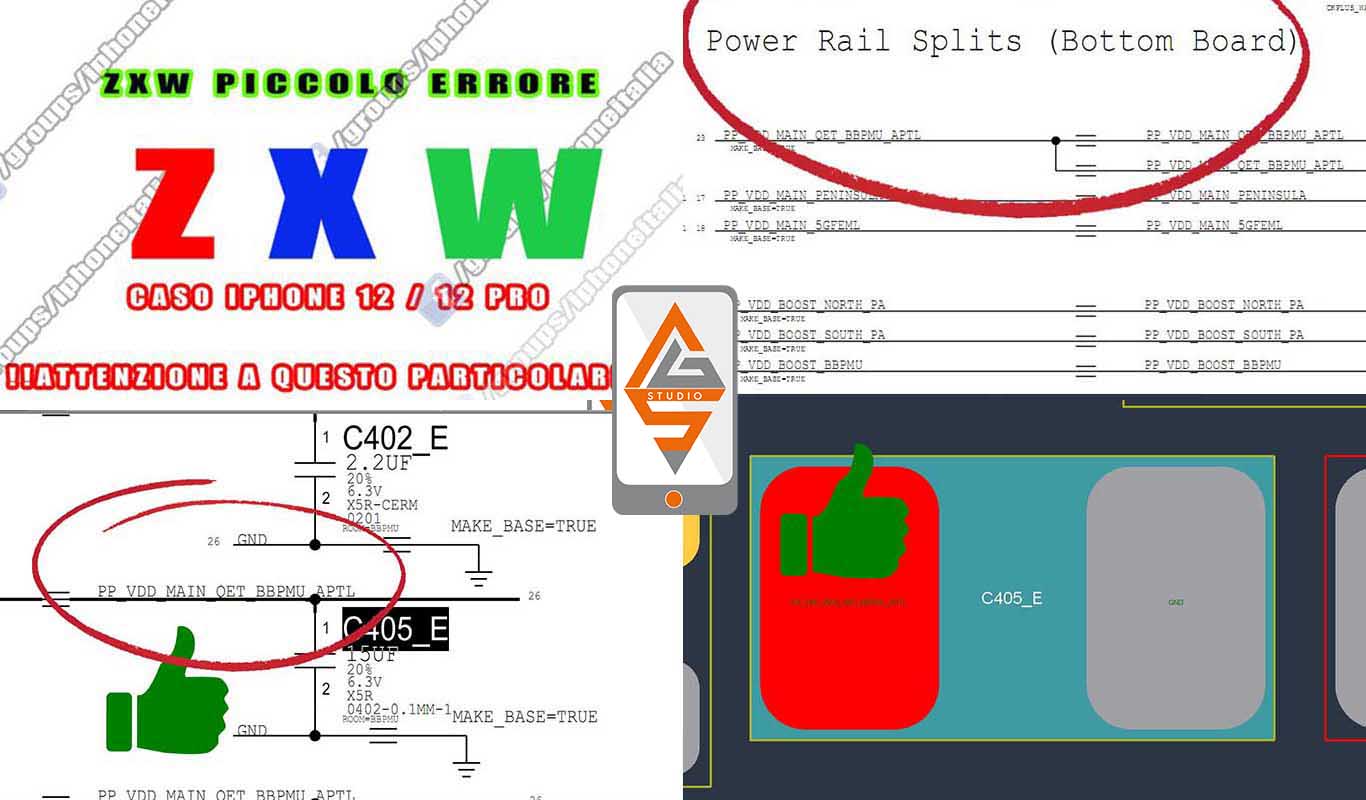

CAUSA===> Lo schema elettronico UFFICIALE specifica che la VDD_MAN viene divisa nel layer inferiore, in piu' linee.
ZXW (a queste VDD_MAIN divise), non le chiama con il nome specifico, ma sempre VDD_MAIN.
Quale è lo svantaggio per noi tecnici, (faccio lo esempio pratico).
Nel mio caso l'origine del danno era il condensatore C405_E.
Questo condensatore (secondo ZXW ) fa parte della linea VDD_MAIN

In pratica invece si tratta del PP_VDD_MAIN_QET_BBPMU_APTL.
La linea PP_VDD_MAIN_QET_BBPMU_APTL & VDD_MAIN non hanno continuita' tra di loro )quando le schede sono separate)
Nel mio caso, quando separavo le schede andavo a controllare la CDT (per comodita') sul condensatore C1708_E che corrisponde alla VDD_MAIN e NON PP_VDD_MAIN_QET_BBPMU_APTL.
(ovviamente il corto non c'era, in quanto si trattava della VDD_MAIN e NON PP_VDD_MAIN_QET_BBPMU_APTL
