Analisi Guasto

Home Analisi iPhone 11 - Water Damage

iPhone 11
Caduto In Acuqa

Recupero Dati
  • Analisi Visiva = Pessime condizioni , Solo la parte superiore dell'layer superiore

  • ==> Lavaggio ultra suoni.

  • ==>Collegamento scheda madre all'alimentatore da banco
  • ==Assorbimento altissimo, subito dopo aver premuto il tasto di accensione ==> CORTO CIRCUITO.

  • Andiamo alla caccia della linea in corto==> PP1V8_IO
  • Iniettiamo 1volt direttamente in questa linea e troviamo il “colpevole” ==> C2630
  • Proviamo ad alimentare la scheda madre, si avvia fino alla schermata iniziale e “SEMBRA” funzionare “perfettamente”
  • Lo colleghiamo al pc per fare il backup e dopo circa 1 minuto il telefono si disconnette dal pc (rendendo ovviamente impossibile salvataggio dei dati).
  • Proviamo a ricaricare il telefono (controllando l'assorbimento) , e scopriamo che la scheda madre, dopo circa 50 sec di ricarica, smette di assorbire la corrente, arrivando addirittura a non riconoscere piu' l'accessorio collegato alla presa usb (caricatore), rendendo ovviamente impossibile il salvataggio dei dati.
  • Considerando che ha avuto contatto con l'acqua, il danno può essere ovunque.
  • Partiamo dal connettore USB ==> Purtroppo nessun miglioramento.
  • Proviamo con una batteria nuova ==> Nessuno miglioramento
  • Controllo CDT sul connettore batteria = NESSUNA ANOMALIA.
  • Un problema simile è molto comune nella serie 8 e soprattutto nell'iPhone X.
  • Nell' iPhone X , ed esempio se le induttanze L3341 – L3341 (vicino al U3300 IC DI RICARICA), quando sono danneggiate, il telefono si comporta nello stesso modo (piu o meno).
  • Non possiamo esserne certi ma tentare non costa nulla.
  • Separiamo i due layer (il telefono internamente risulta in perfette condizioni, nonostante sia stato a contatto con l'acqua).
  • Controlliamo le due induttanze sulla stessa linea.

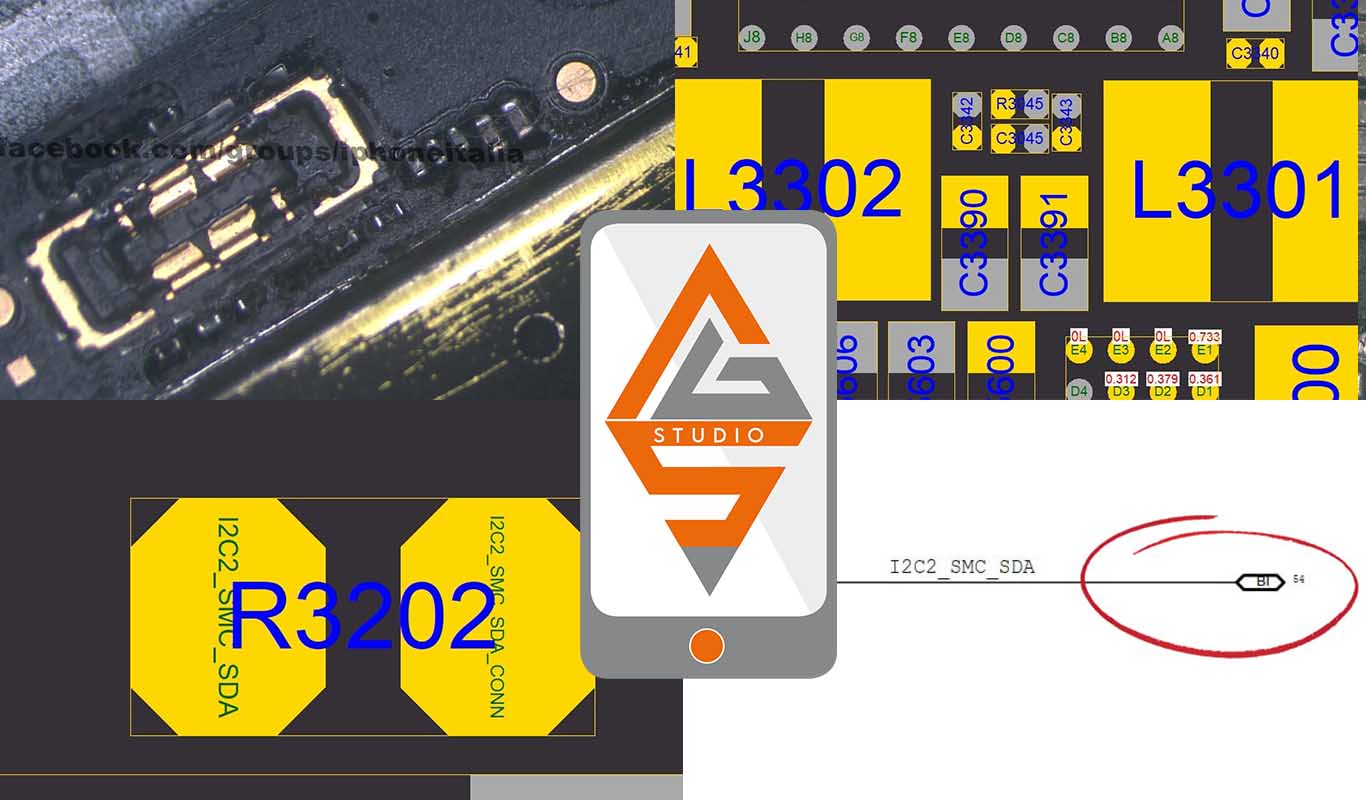

  • Nell' iPhone 11 si chiamano (L3302 e L3301), si trovano sulla linea : PP_VDD_MAIN_CHG.
  • N.B essendo induttanze non ' l'unica linea che passa tra questa induttanze.
  • Per controllare se sono saldate bene
  • E' sufficiente controllare la continuità' tra il condensatore C3341 E C3340.
  • Sono due condensatori di accoppiamento, continuità' va testata sui lati collegati alle l'induttanze e (L3302 e L3301) non verso IC DI RICARICA (U3300).
  • Non troviamo nulla di anomalo.
  • Considerazioni
  • HYDRA (TRISTAR / U2 ) U6300 è da escludere in quanto il riconoscimento dell'usb c'è (per i primi 50 secondi ma c'è)
  • IC DI RICARICA U3300 è da escludere in quanto il telefono si ricarica (per pochissimo ma si ricarica).
  • Esperienza ci porta a pensare (grazie alle riparazioni simili fatte con iPhone X che la causa potrebbero essere induttanze danneggiate / pseudo saldate)
  • >La situazione attuale (controllo visivo) della scheda ci dice che l'acqua è andata solo sulla parte superiore in quanto sulla parte posteriore dell' layer superiore non c'è una minima traccia del liquido.
  • Il buon senso ci suggerisce di provare sempre “DAL PIU FACILE AL PIU' DIFFICILE”
  • Cosa controlliamo ?? ==> Connettore batteria e i componenti attorno.
  • Togliamo la resina presente vicino al connettore e scopriamo che la resistenza :
  • R3202 è PSEUDO SALDATA
  • La resistenza si trova sulla linea : I2C2_SMC_SDA
    • I2C ==> Inter Integrated Circuit ==> TIPO DI COMUNICAZIONE / BUS / TRASPORTATORE DI SEGNALE
    • SMC = System Management Controller
    • SDA ==> SERIAL DATA
    • E' la linea dati che mette in contatto “CONTINUAMENTE” la CPU con il connettore batteria.
    • Infatti il PIN 2 di questa resistenza è collegata al connettore batteria (J3200).

  • Perche' ho usato la parola CONTINUAMENTE?
  • Perche' è una comunicazione bidirezionale.

  • Da dove capisco che è BIDIREZIONALE e non solo in ENTRATA O USCITA?
  • Perche' c'è scritto sullo SCHEMA “BI” = BIDIREZIONALE.

  • Che tipo di comunicazione avviene tramite questa linea con la CPU?
  • Il tipo di batteria se è originale o meno e la percentuale.

  • Se fosse una linea non bidirezionale, la percentuale della batteria presente sullo schermo sarebbe fissa.
  • Risaldiamo la resistenza R3202 e risolviamo il problema.
  • Grazie per aver dedicato del tempo a questo post.
