IPhone 11 – NON SI ACCENDE (RECUPERO DATI).
Condizioni visive “perfette” mai lavorato.
Collegamento all'alimentatore da banco ==> Assorbimento iniziale di 70 mh.
CAUSATO DA ==> VDD_MAIN in corto.
N.B se tentate di accendere la scheda madre con una perdita iniziale cosi bassa, e la corrente si alza (anche di poco) significa che la causa della mancata accensione NON E' LA PERDITA INIZIALE OVVERO (in questo caso) La mancata accensione non è causata da VDD_MAIN.
Appena tento di accendere il telefono la corrente arriva a 130 mh e si ferma.
==> SEPARAZIONE LAYER E TEST DELL LAYER SUPERIORE ==> NESSUN MIGLIORAMENTO ===> “CONCLUSIONI” ==> il problema sta nella scheda superiore.
Infatti la parte posteriore, come potete vedere nell'immagine era in pessime condizioni.

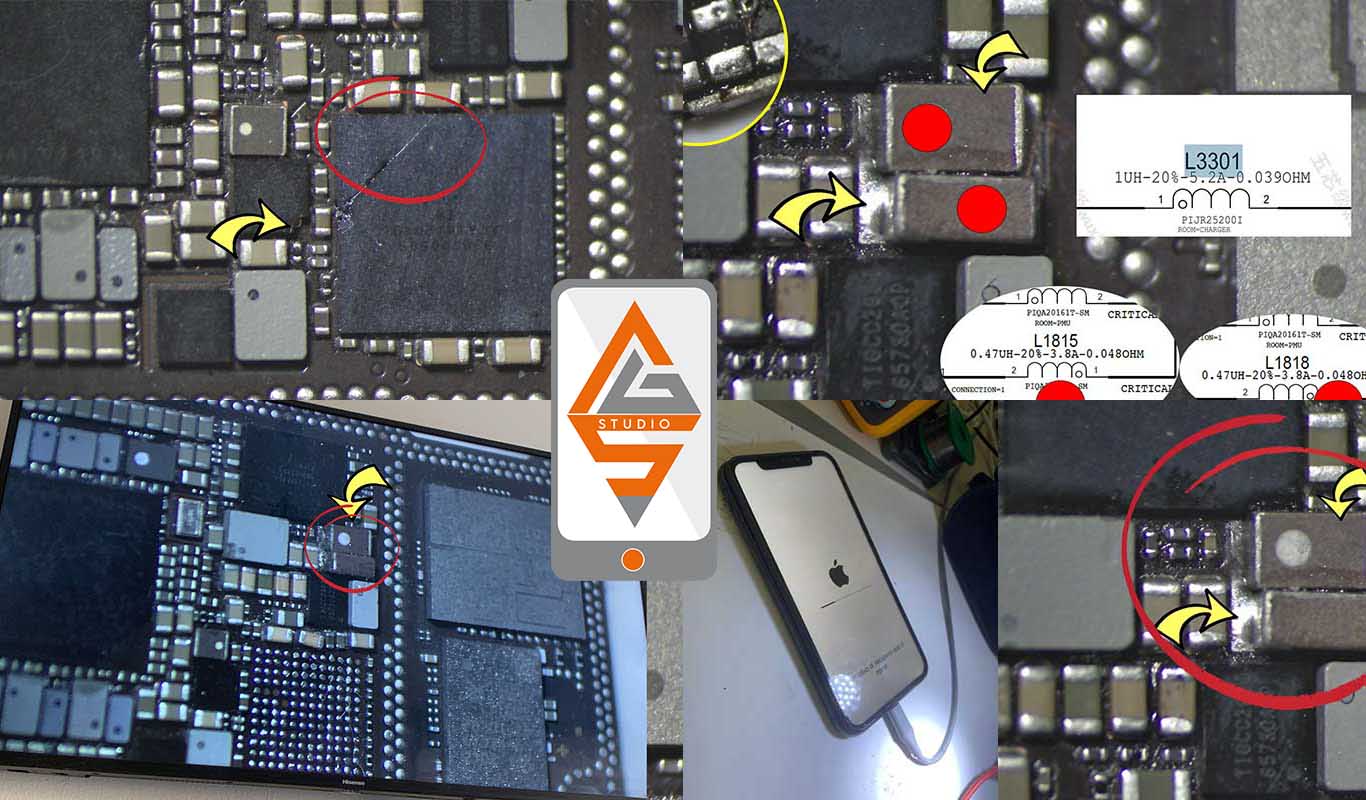

CDT mancanta sulla linea : PP_VDD_MAIN_CHG ==>> CAUSA Dalla INDUTTANZA L3301 dissaldata.
Non essendo in possesso di una induttanza nuova / donatrice, ho messo due induttanze (prese da una scheda madre di un iphone 7) L1815 – L1818).
Ci sono due metodi per utilizzare una induttanza donatrice.

(A) Se non siamo in possesso dello schematic, si possono prendere una / due induttanze che riescano ad occupare lo stesso spazio, dove era saldata l'induttanza danneggiata.

(B) Se siamo in possesso dello schematic e scegliessimo di utilizzare due induttanze, è importante che la somma dei valori sia pari o superiore dell'induttanza danneggiata.
N.B i riavvi anomali negli iphone sono dati da una serie di cause (non solo dal connettore di ricarica).
Prendiamo come esempio iphone 11.
la linea REARMIC2_BIAS_FILT_IN si trova sul layer inferiore.
La mancanza della CDT su questa linea, dopo aver rebollato i due layer, comportera' il riavvio ogni 3 minuti.
CDT MANCANTE sulla linea PP_CODEC_TO_REARMIC2_BIAS_CONN ===> Riavvio ogni 3 minuti
CDT mancante sulla linea : I2C1_AP_SDA ==> riavvio ogni 3 minuti.
N.B la stessa identica cosa avviene sul iPhone SE 2020 (connettore J6400 PIN : 15 = I2C1_AP_SDA = i famosi riavvi ogni 3 minuti del SE 2020 , spesso sono dati dalla rottura interna di questa linea ==> diffetto di fabbricazione)
Se la CDT di queste linee fosse assente causato dal chip audio danneggiato, il tel si riavviera' comunque ogni 3 minuti.
Infatti se l'obiettivo fosse recuperare solo i dati, Serve il layer inferiore, nonostante la CPU NAND connettori LCD e touch si trovino sul layer superiore, altrimenti il tel si riavviera' ogni 3 minuti, impedendo il backup completo del telefono.
Se vi capita il caso (come e' successo a me) in cui la batteria si ricarica perfettamente quando i layer sono SEPARATI, e NON CARICA o CARICA MALE dopo aver rebollato i due layer, significa che il problema sta nel IC / CIRCUITO RICARICA WIRELESS.
Grazie a tutti.
P.S mi rendo conto che la saldatura di due induttanze in quel modo orribile, non e' per niente professionale. In questo caso obiettivo era solo recuperare i dati, pertanto ho preferito mettere da parte la professionalità.
